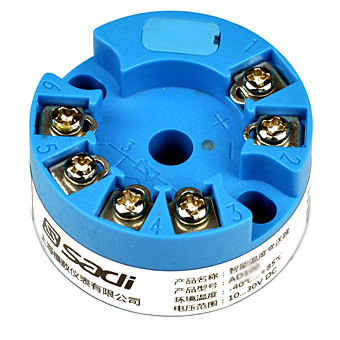

AD187智能温度变送器模块
HART协议,热电阻输入,4...20mA输出,电气隔离,可组态
AD187温度变送模块是一种HART协议可组态的智能型两线制温度变送器,它能接受各种热电阻、电阻输入,并对输入信号进行线性化处理,输出HART协议数字量信号和4...20mA模拟量信号,以及传感器损坏、短路故障信号可预设置等特点。一般安装在温度传感器的头部接线盒里,安装孔为圆形条状设计可满足不同尺寸接线盒的要求,也可安装在标准DIN导轨上。

该系列产品采用紧凑的结构设计,安装方便;内部线路的超低功耗设计,大大降低了仪表工作时因元器件散热而产生的温度温漂,提高了产品的长期稳定性,延长了使用寿命;量程范围可组态,提高了仪表的测量精度等技术指标;环境温度范围-40...+85℃,可保证仪表在恶劣的环境下正常工作。
技术参数

组态功能:PC或手操器进行组态
测量范围:通过PC与专用接口进行设定(可编程);通过手操器进行设定
输入信号:各种热电阻,电阻值
转换精度: ≤0.1% FS
输出信号:模拟量4...20mA / 20...4mA; 数字量HART协议通讯
负载(MAX):(V电源-13V)/0.025A(输出电流)
限制电流:≤25mA
响应时间:1S
隔离电压:1500VAC (输入/输出)
报警信号:(可组态设置)
                低于测量范围 输出降至3.8mA;
                高于测量范围输出升至20.5 mA;
                传感器故障可设置为≤3.6mA或≥21.0 mA
电源电压:13...30VDC
温度漂移:0.01% FS/1℃
长期稳定性:≤0.1℃/年或 0.05%/年
环境温度:-40...+85℃
