产品介绍

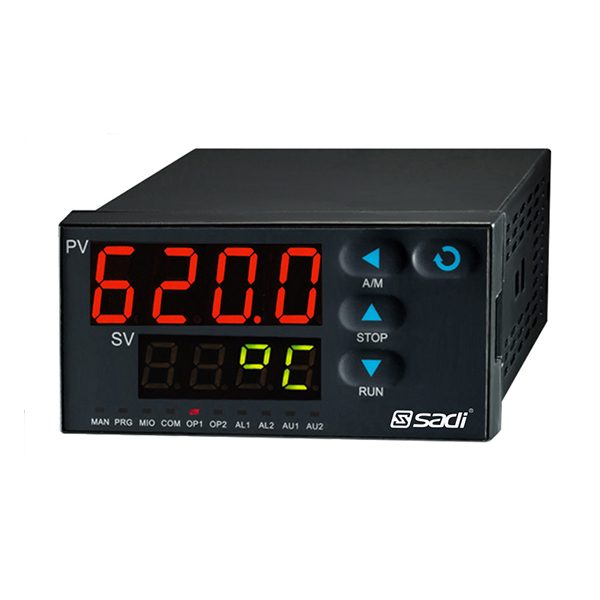

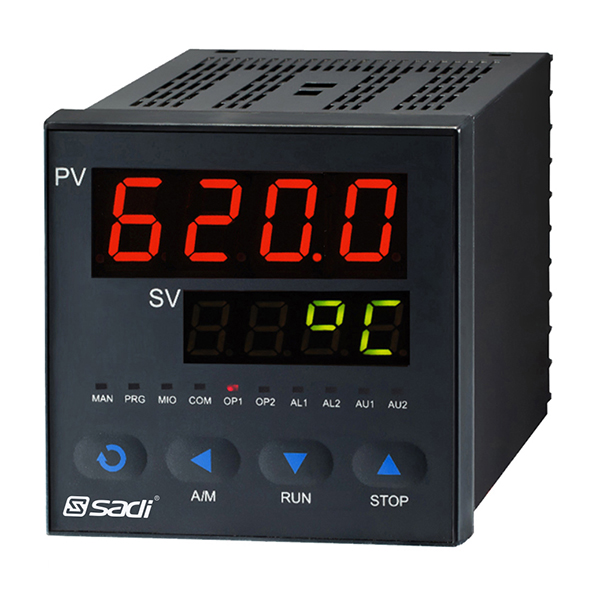

AD620通用型数字显示控制仪,集成了显示、报警、变送、控制、调节等功能,可广泛应用于各种自动控制领域,采用微处理器进行数学运算,可对多种非线性信号进行精度极高的线性矫正。可实现对温度、压力、液位、速度、长度等的精确测量和控制,在高端温控领域如:晶体生长、超导材料及精密实验设备等领域中,可取代日欧美系列仪表;在陶瓷、制药、玻璃、建材、冶金、热处理、化工、橡胶机械、包装机械、食品机械及各种普通电炉、烘箱等领域,模数高端节能温控器在提升客户产品稳定性的同时,对比普通精度的温控器可为客户节约1…5%左右的能源消耗,降低了客户的生产成本及CO2排放。
AD620通用型数字显示控制仪,是功能完善通用性强的温度控制器/调节器。产品按十年以上寿命设计,五年免费保修。产品规格丰富,可按客户行业提供多种不同功能的型号,交货迅速且维护方便,优于同级仪表的精度及温漂。
产品特点
· 可编程模块化输入,可支持热电偶、热电阻、电压、电流及两线制变送器输入,可选24V馈电输出。
· 具备数字校正、数字滤波,免维护且使用方便,测量精度高达0.3 级。
· 热电偶型传感器输入时,具有自动温度冷端补偿功能。
· 采用先进的模块化结构,提供丰富的输出规格,能广泛满足各种应用场合的需要。
· 支持多达四路报警功能,包括二路上限及二路下限报警,可以独立输出也可共用一路继电器输出。
· 模拟量隔离变送输出,4…20mA和0…20mA、1…5V和0…5V可选,变送范围可任意设定、修正。
· 抗干扰性能符合在严酷工业条件下电磁兼容(EMC)的要求。
· 具备上电免除报警功能,避免上电报警误动作。
· 具备断电永久保留设定参数及参数密码锁定功能。
· 具备标准PID调节方式(可选),具备自整定自学习功能,无超调及无欠调的优良控制特性。
· 具备程序控制功能(可选),采用具备曲线拟合功能的调节算法、能获得光滑平顺的曲线控制效果。
· 支持RS485通讯接口(可选),可与DCS智能分布式控制系统、无纸记录仪及触摸屏控制系统配套使用。
技术参数
属性 | 参数 |
输入信号 | 热电偶:K、S、R、E、J、N |
热电阻:Pt100 | |
线性电流:4…20mA、0…20mA等 | |
线性电压:1…5V、0…5V、0…1V、0…20mV、0…60mV、0…100mV、0…500mV、0…10V等 |
|
线性电阻:0…80Ω、0…400Ω (可用于测量远传电阻压力表) | |
冷端补偿 | 内部补偿误差±1℃,外部补偿误差±0.3℃ |
输入范围 | -9990…+9999 |
测量精度 | 0.3%FS ±1个字 |
显示类型 | LED |
显示方式 | 双屏 |
显示位数 | 四位 (4位) |
分辩率 | 温度测量时对于K、E、J、N、 Pt100 为0.1℃,对于S、R 为1℃ |
报警功能 | 上限、下限、第二上限及第二下限报警功能 (可选) |
触点容量 | 250V AC / 1A 或 30V DC / 1A,常规容量继电器 250V AC / 2A 或 30V DC / 2A,定制容量继电器 (可选) |
输出信号 | 4…20mA / 0…20mA,可将测量PV值变送为标准电流输出,最大负载电阻500Ω (可选) |
馈电输出 | 24V DC (可选) |
数字通讯 | RS485 通讯协议 (可选) |
PID调节 | — |
程序控制输出 | — |
可控硅输出 | — |
固态继电器输出 | — |
防雷(抗浪涌) | ±4000V (≤5次) |
抗脉冲群 | 4级 |
抗射频干扰 | >10V/m (80MHz…1000MHz) |
隔离耐压 | 电源端、继电器触点及信号端相互之间 ≥ 2300VDC 相互隔离的弱电信号端之间 ≥ 600VDC |
供电方式 | 100…240VAC,±10% / 50…60Hz 24V DC / 24V AC,±10% (可选) |
产品功耗 | ≤ 5W |
环境温度 | -10…+60℃,湿度≤ 90%RH (无凝露) |
温度漂移 | ≤ ±0.015%FS / 1℃ (典型值约±75ppm / 1℃) |
长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
面板尺寸 | 96×96mm、160×80mm、80×160mm、 48×96mm、96×48mm、72×72mm、48×48mm |
开孔尺寸 | 92×92mm、152×76mm、76×152mm、 45×92mm、92×45mm、68×68mm、45×45mm |
产品深度 | ≤100mm |
安装方式 | 盘柜开孔安装,卡扣安装 |
净重量 (不含包装) | 300g |
