描述
产品介绍

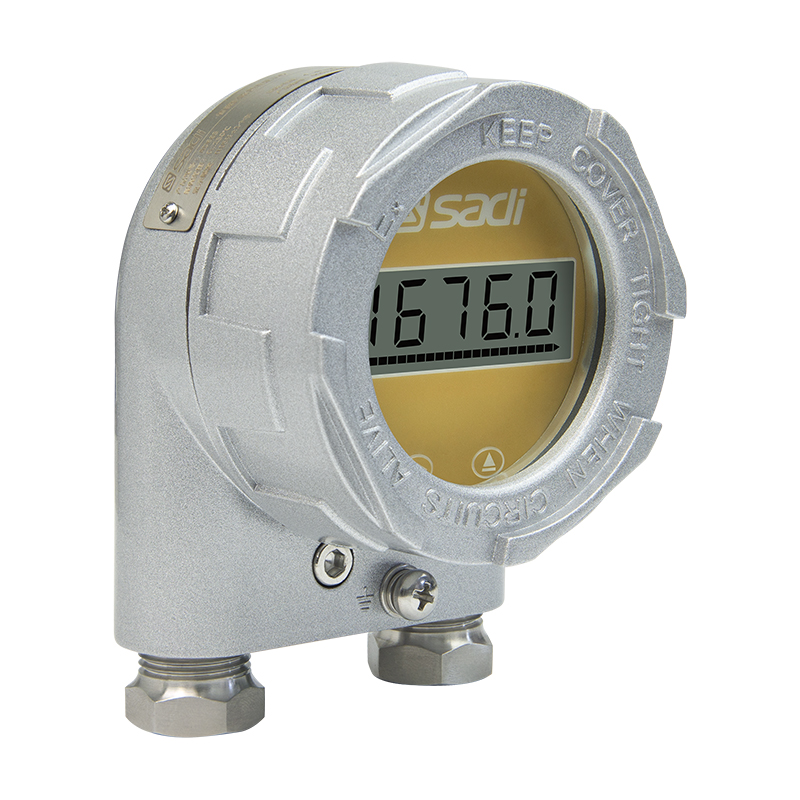

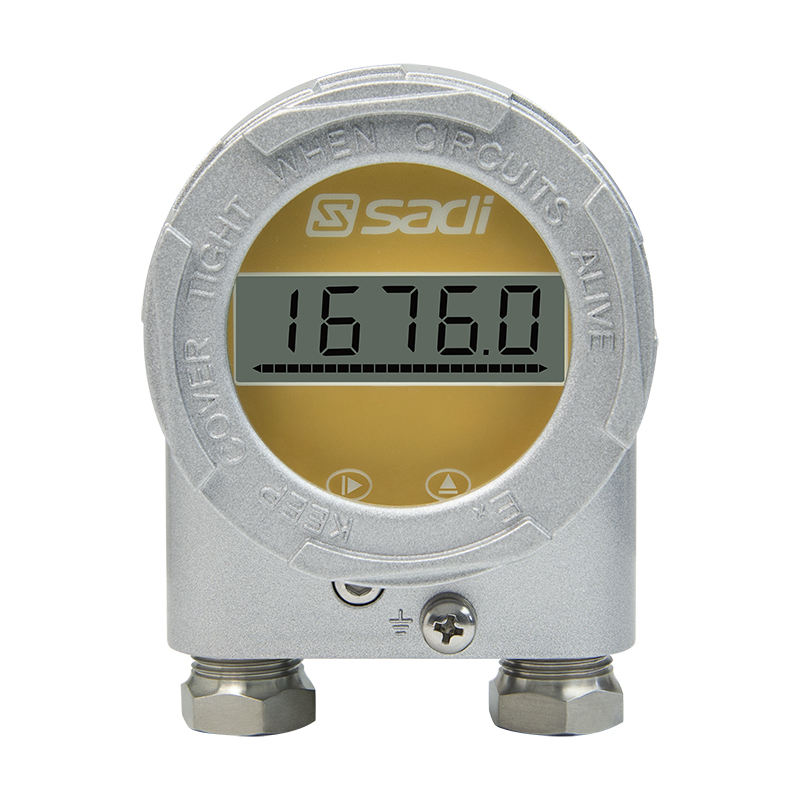

MS661系列回路供电现场指示仪是一种过程变量的数字显示仪表，它用来接受以及输出4…20mADC电流信号，并通过二线制回路给显示器供电，不需外接电源，仅需将它串联在被测回路中就能显示出被测回路所对应的数值，并由LCD显示器精确地显示出来，该仪表回路压降仅0.5V，迄今为止在全球同类产品中压降较低；它几乎不会对整个二线制回路造成任何影响；可与安装位置较高/较低或阀门配套使用(便于查看现场的压力、温度、流量、液位、料位等数值)，可与所有的二线制仪表配合使用； 本仪表采用铝合金壳体，可用于有腐蚀性的场合，防护等级IP67，适合管道或墙壁安装；该显示仪具有良好的防爆性能，可用于现场的危险场合，作为在要求防爆场合中的数字显示仪使用；MS661系列回路供电现场指示仪为智能型仪表，量程和小数点可以设置，因而用户可根据需要更改量程。
该系列产品采用紧凑的结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围可调，增加了仪表的测量精度；环境温度范围-40…+85℃可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 输入信号 | 4…20mA DC |
| 量程组态 | 可编程可组态 |
| 设置范围 | -1.9.9.9.9…1.9.9.9.9 (小数点可任意设置) |
| 输出信号 | 4…20mA DC |
| 接线方式 | 2-Wire 直出线 |
| 供电方式 | 回路供电 |
| 回路压降 | 0.5 V |
| 过载电流 | ≤150mA DC |
| 显示类型 | LCD |
| 显示位数 | 四位半 (4 1/2位) |
| 显示高度 | 12.8 mm |
| 显示精度 | ≤0.05% ±1个字 |
| 响应时间 | 30mS |
| 防爆标志 | Ex ia IIC T4…T6 Gb Ex db IIC T4…T6 Gb Ex tb IIIC T85℃…T135℃ Db |
| 使用场合 | 0区、1区、２区， IIA、IIB、IIC， T1、T2、T3、T4、T5、T6危险区 |
| 环境温度 | -20…+60℃ (T4) -20…+55℃ (T5) -20…+50℃ (T6) -40…+85℃ (普通型和隔爆型可选，需定制) |
| 抗脉冲群 | 2级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 温度漂移 | 0.01% FS/1℃ |
| 长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
| 外形尺寸 (长 x 高 x 厚) | 82 x 11 x 74 mm |
| 安装方式 | 墙装，2寸管安装 |
| 净重量 (不含包装) | 850g |
