描述
产品介绍

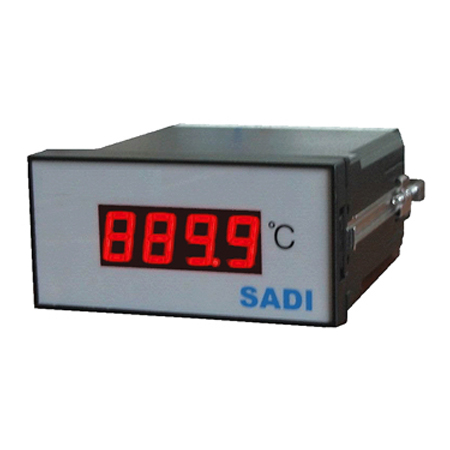

AD656面板安装回路供电过程指示仪,是一种过程变量数字显示仪表,它用来接受4…20mA DC电流信号输入,并输出4…20mA信号,通过两线制回路给显示器供电,不需外接电源,仅需将它串联在被测4…20mA回路中,就能显示出被测回路的数值,并由LED显示器精确地显示出来。
该仪表回路压降仅2.9V,迄今为止在全球同类产品中压降较低;它几乎不会对整个两线制回路造成任何影响;可与现场的压力变送器、温度变送器、流量计、液位计、料位计等所有的4…20mA输出仪表配合使用;适合控制柜安装,也可以作为仪表的显示配件使用。该仪表为智能型仪表,量程和小数点可以设置,用户可根据需要任意更改量程和小数点。
该系列产品采用紧凑的结构设计,安装方便;内部线路的超低功耗设计,大大降低了仪表工作时因元器件散热而产生的温漂,提高了产品的长期稳定性,延长了使用寿命;量程范围可调,增加了仪表的测量精度;环境温度范围-40…+85℃可保证仪表在恶劣的环境下正常工作。
技术参数
属性 | 参数 |
输入信号 | 4…20mA DC |
量程组态 | 可编程可组态 |
设置范围 | -1.9.9.9…9.9.9.9 (小数点可任意设置) |
输出信号 | 4…20mA DC |
接线方式 | 2-Wire 直出线 |
供电方式 | 回路供电 |
回路压降 | 2.9V |
过载电流 | ≤40mA DC |
显示类型 | LED |
显示位数 | 四位 (4位) |
显示高度 | 14.2mm |
显示精度 | ≤0.1% ±1个字 |
响应时间 | 30mS |
环境温度 | -40…+85℃ |
抗脉冲群 | 2级 |
抗射频干扰 | >10V/m (80MHz…1000MHz) |
温度漂移 | 0.01% FS/1℃ |
长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
外形尺寸 (高 x 宽 x 厚) | 48 x 96 x 100 mm |
安装方式 | 盘柜开孔安装,卡扣安装 |
净重量 (不含包装) | 160g |
