描述
产品介绍
HTA120系列温湿度变送器，能满足苛刻环境对温湿度测量的较高要求，除了能精确测量相对湿度和温度。

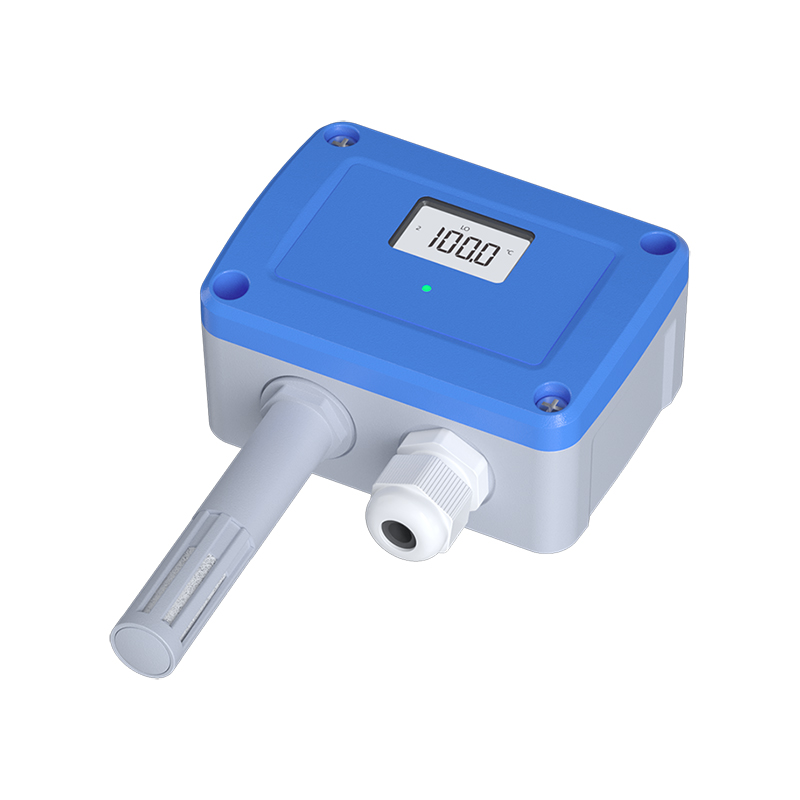

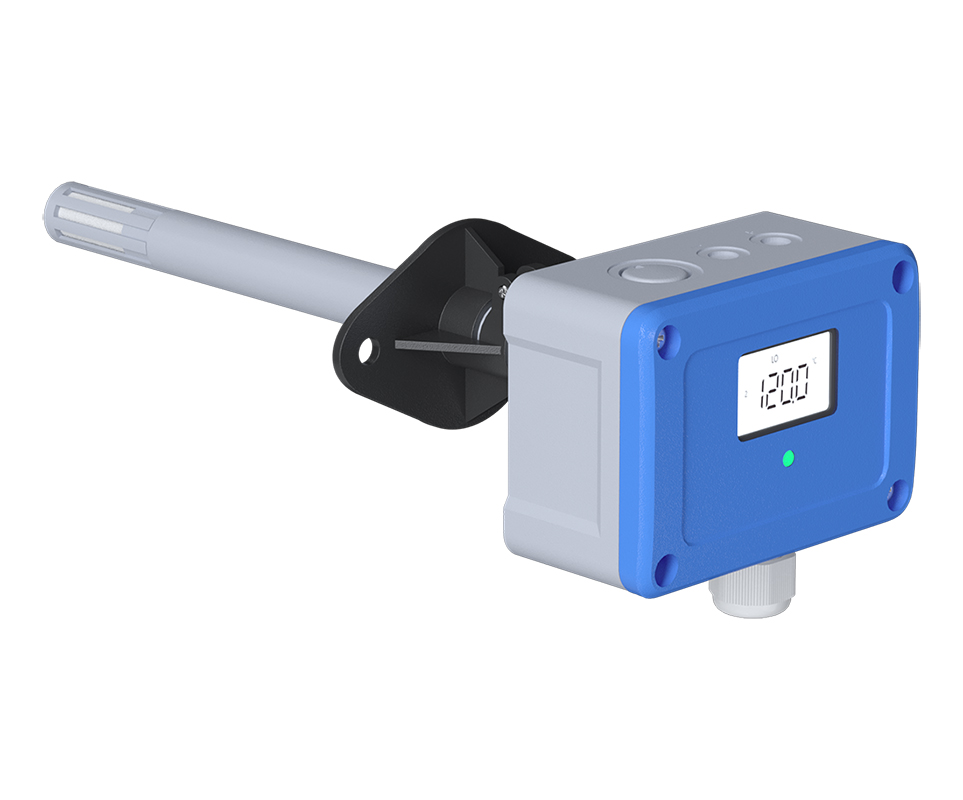

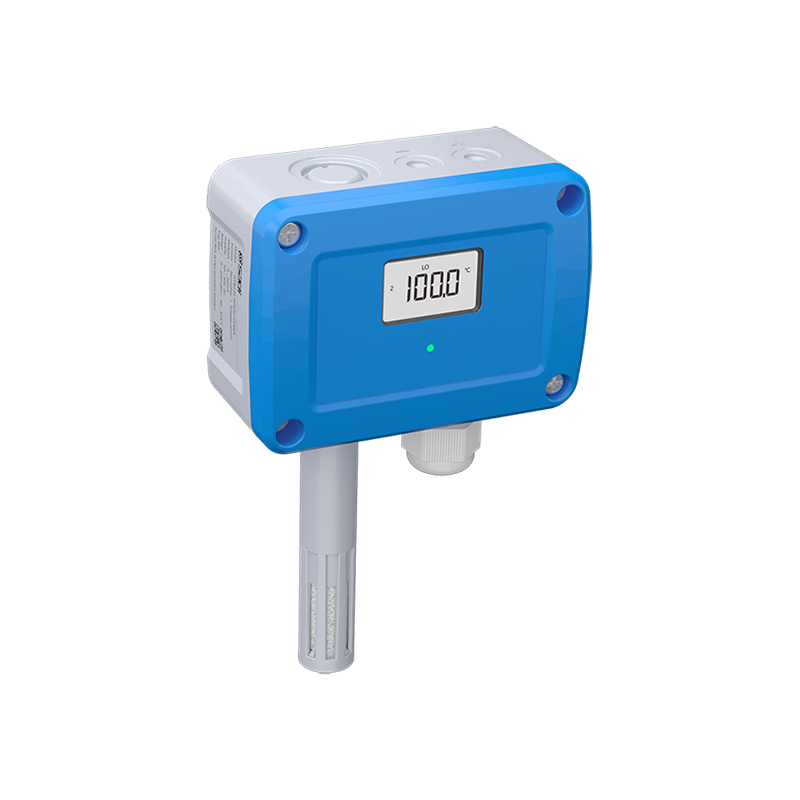

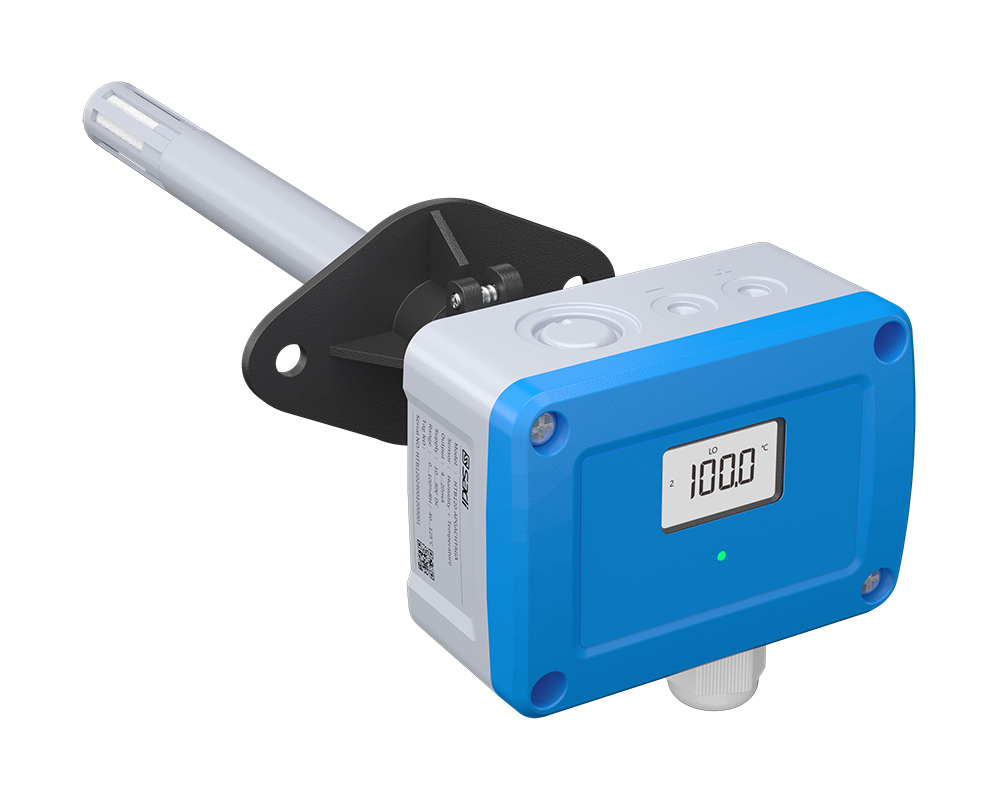

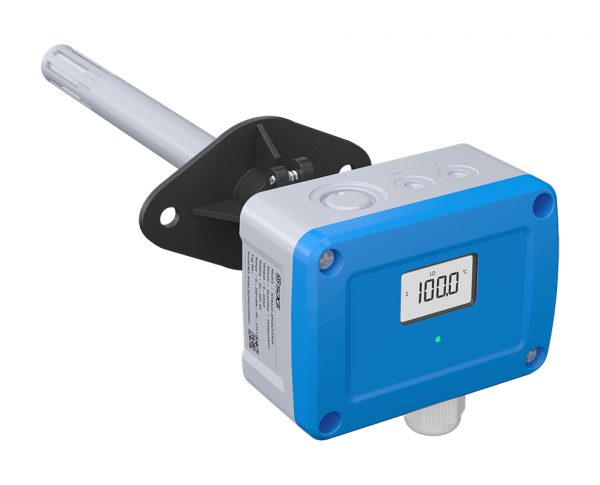

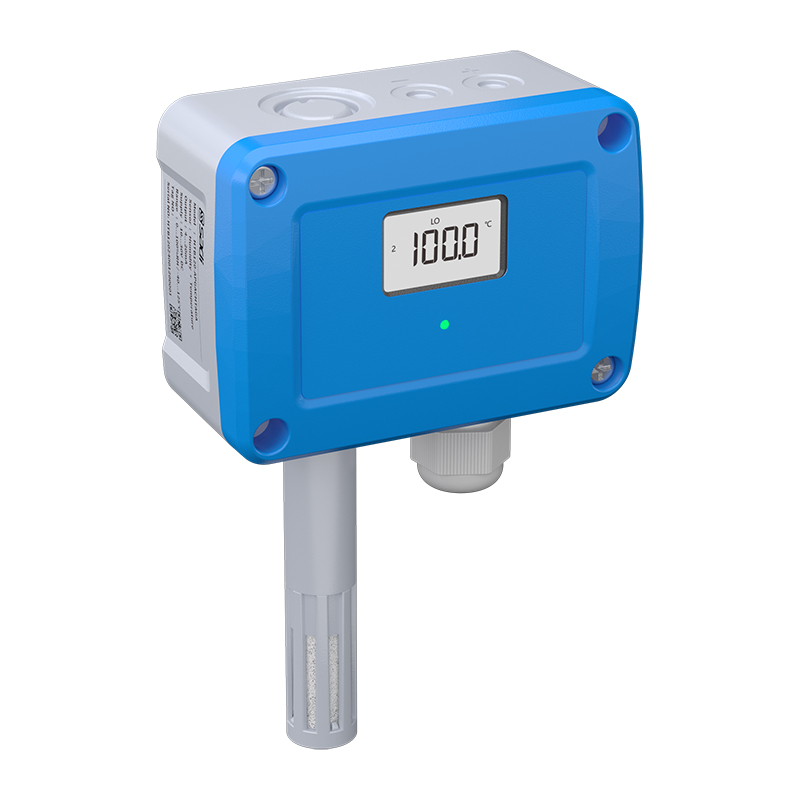

HTB120系列温湿度变送器，可选择墙面安装型、风道安装型以及分体探头型，通过外壳巧妙的设计，能将安装成本降低，同时提供杰出的防护，防护等级可达IP65，以应对环境中的污染和结露。参数的测量值或计算值通过两路模拟通道输出，输出两路标准电流信号。在选配显示模块后，仪表外壳上的显示窗口可以轮询显示两个测量参数值。
即使在污染侵蚀的环境中，HTB120仍能保持卓越的性能，这主要得益于我们将测量电路和具有长期稳定性能的国际知名品牌的敏感元件完美地组合在一起，同时，对传感器电路采取密闭的封装保护措施，并对温湿度敏感元件进行镀膜工艺处理。
该产品内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度可使用范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
主要应用
工业过程检测及控制
工业干燥和加湿器
城市管廊监测
食品和药品
气象和环境箱
洁净室、培养室、孵化室
储藏室，冷却室
电子工厂
农业
绿色大棚
室内水池
HVAC暖通空调系统、楼宇控制
产品特点
抗脉冲群
采用先进的镀膜技术，具有优秀的抗污染能力
紧凑型的外壳设计，具有IP65防护能力
Φ15mm 探头
LCD显示可选
可通过PC组态工具进行组态和修正
提供免费的组态配置软件
技术指标
工作范围
关于湿度、温度的标准工作范围由下图中的深灰色区域显示。如果连续工作在深灰色之外的扩展工作范围，那么，相对湿度信号的误差可能暂时会增大，特别是相对湿度>80％时。如果传感器返回标准工作范围，则精度会恢复。在高温、高湿的应用中，将导致精度恢复较慢。
测量值
相对湿度
工作范围 0…100% RH
湿度精度 ±2% RH（20…80% RH）
详细数据见下表
温度
温度精度
温湿度一体型敏感元件
工作范围 -40…125℃
测量误差 ±0.3℃ （5…60℃）
详细数据见下表
技术参数
| 属性 | 参数 |
| 电磁兼容 | |
| 执行标准 | EN61326-1、EN61326-2-3 工业环境 |
| 抗脉冲群 | 2 级 |
| 技术参数 | |
| 显示方式 | LCD数字显示，带背光 |
| 组态方式 | PC可编程 |
| 最大负载 | (V电源 -10V)/0.025A（输出电流） |
| 限制电流 | ≤25mA |
| 电源电压 | 10…30VDC |
| 响应时间 | 1S |
| 温度漂移 | 0.008% FS / 1℃ |
| 长期稳定性 | 0.05%/年或≤0.1℃/年 |
| 外壳材质 | PC |
| 电路连接 | 接线端子最大1.5mm2 |
| 电缆防水头 | M16x1.5 |
| 防护等级 | IP65 |
| 工作温度范围 | -40…+85℃ 0…95% RH (不结露) |
| 储存温度范围 | -40…+85℃ 20…80% RH |
| 输出 | |
| 模拟量输出 | 4…20mA （两线制） RL ≤ 750 Ω @ 24V L |
| 故障报警 | 输出降至≤3.6mA 或 输出升至≥21.5 mA (仅电流型) |
| 其他 | |
| 外形尺寸 (长 x 宽 x 厚 ) | 90 x 65 x 43 mm |
| 安装方式 | 墙面安装型、风管安装型、分体探头型、导轨安装型 |
| 探杆长度 | 墙面安装型长75 mm、风管安装型长235 mm |
| 净重量 (不含包装) | 260g |
| 附件 | |
| 组态适配器 | MSA100 |
| 组态软件 | SoftHT v1.0 |
| 电缆防水接头 | 尼龙M16x1.5 |
| 管装法兰 | HTA003 |
| 加长型探杆 | HTA004 |
| 薄膜过滤器 | HTA005 |
| 墙装支架 | HTA006 |
| 分体型探头 (塑料) | HPC002 |
| 分体型探头 (金属) | HPC003 |
