描述
产品介绍

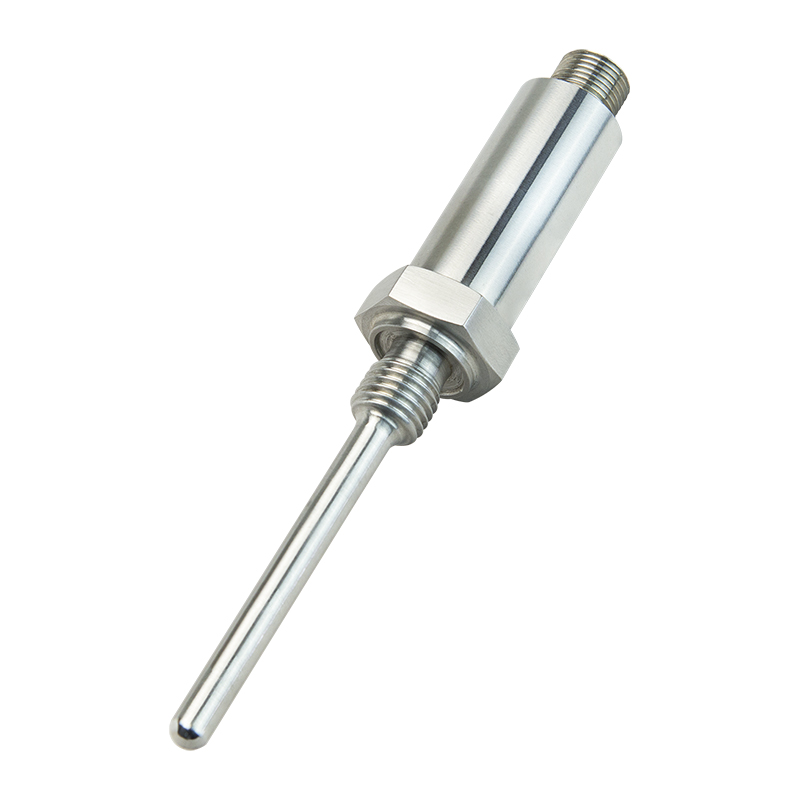

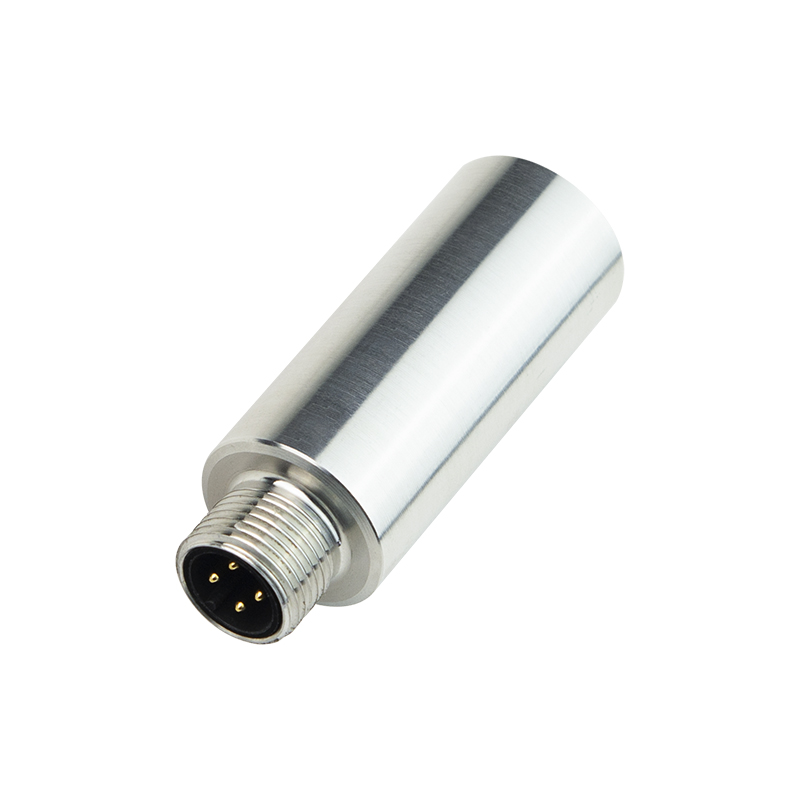

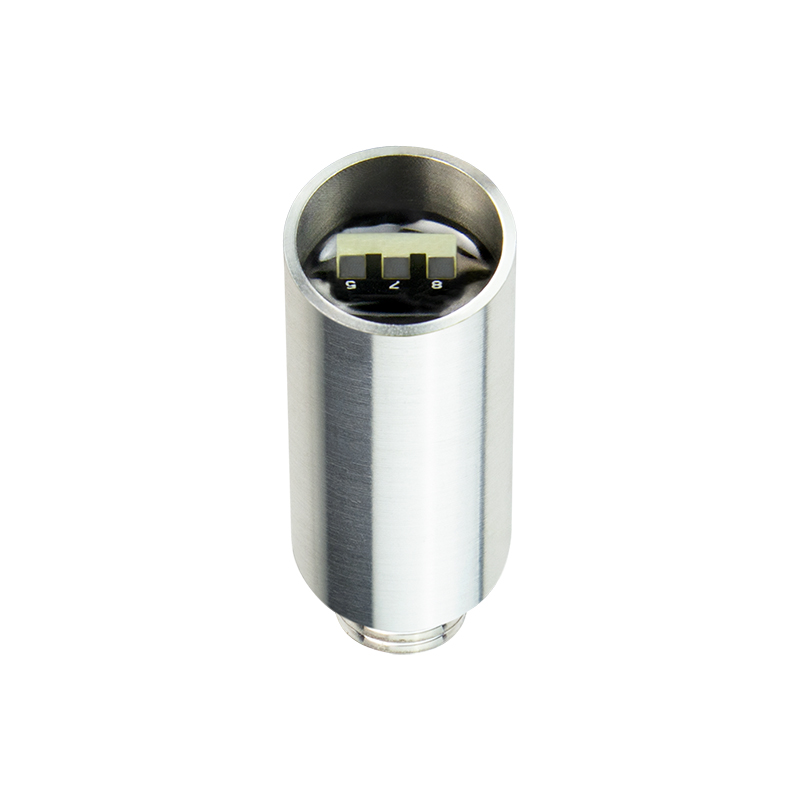

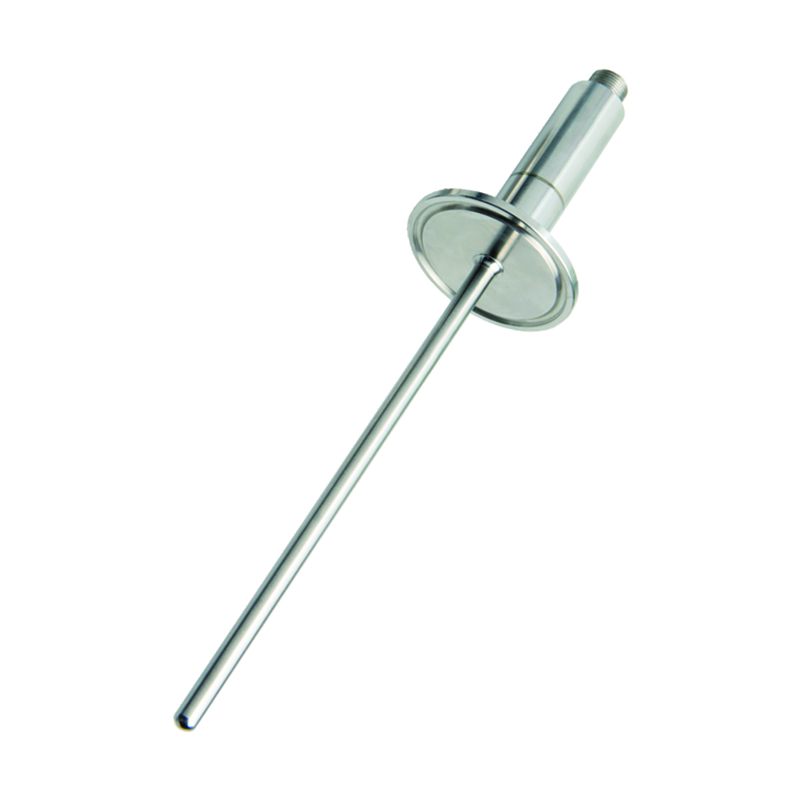

AD007紧凑型智能温度变送器,是一种可以通过线载通讯设置量程范围的智能型两线制温度变送器,具备PC可编程的功能。它能接受热电阻信号输入,并对输入信号进行线性化处理,输出4…20mA(两线制) 标准信号,并传输到DCS、PLC等系统控制设备;具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电,无需另配电源,即无源式,全不锈钢316L一体型外壳,M12x1标准4芯插头出线,一般与传感器激光焊接成一体,螺纹型、卡箍卫生型等比较常见,可根据详细工况设计连接类型。
AD007紧凑型智能温度变送器,在调整量程范围时,无需供电,更无需在输入端接入电阻箱或信号发生器,它简单到只要与M12x1的标准插头编程器连接,就能通过PC调整量程范围;无论与传感器配套使用时,还是现场使用时,都可以实时调整,极大限度的缩短了调整的时间,同时也将调整的难度降到了极低,简单易懂,同时也将调整量程范围时的错误几率降到极低。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能,防雷指标达到感应雷(≤±4000V)连续5次对设备无损害,以保护连接设备免于受损;输入端和输出端均具备抗电快速瞬变(脉冲群)4级干扰的能力。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品采用紧凑的结构设计,安装方便;内部线路的超低功耗设计,大大降低了仪表工作时因元器件散热而产生的温漂,提高了产品的长期稳定性,延长了使用寿命;量程范围轻松调整;提高了仪表的测量精度;环境温度范围-40…+85℃,可保证仪表在恶劣的环境下正常工作。
技术参数
属性 | 参数 |
组态方式 | PC可编程 |
供电调试 | 无需供电,且无需信号给定便能调试 |
输入信号 | Pt100,Cu50,Pt1000等12种 |
多路输入 | — |
量程范围 | -200…+850℃ |
最小量程 | 10℃ |
转换精度 | ≤0.2% 或 0.2℃ |
冷端补偿 | — |
输出信号 | 4…20mA 2-wire |
数字通讯 | Sadibus协议 |
传感器故障报警 | 传感器故障(开路或短路)时,输出降至≤3.6mA 或 输出升至≥21.5mA |
电源电压 | 9…30V DC |
限制电流 | ≤25mA |
最大负载 | (V电源-9V)/0.025A (输出电流) |
响应时间 | 1S |
隔离电压 | — |
绝缘电阻 | ≥100MΩ (输入、输出 / 壳体) |
防雷(抗浪涌) | ±4000V (≤5次) |
抗脉冲群 | 4级 |
抗射频干扰 | >10V/m (80MHz…1000MHz) |
环境温度 | -40…+85℃ |
温度漂移 | 0.008% FS /1℃ |
长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
外形尺寸 (直径 x 厚度) | Φ18 x 50 mm |
安装方式 | 与传感器凸台激光焊接成型 |
净重量 (不含包装) | 60g |
