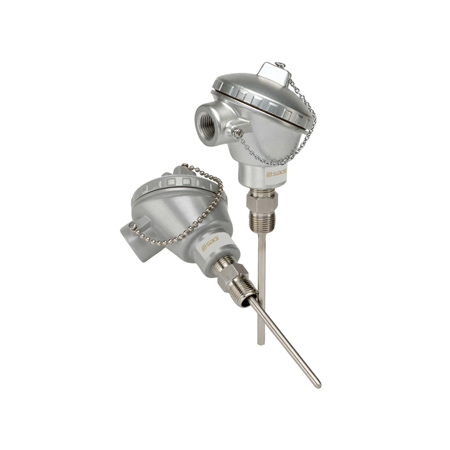

AD220系列过程工业用热电偶

¥750.00

AD220系列热电偶温度传感器,为您提供精确及安全的温度测量产品,可以与SADI通用的温度变送器配用,无论选择哪一种,都可以在温度变送器上对您选择的传感器进行参数配置,与一体化温变模块组合,使系统集成、本地操作及监控(可选本地显示)更为简单。提供装配式、铠装式热电偶;常规分度号有:B、E、J、K、N、R、S、T、C、D…



描述

产品介绍

AD220系列工业用热电偶作为温度测量传感器,通常与温度变送器、显示仪表、调节器以及记录仪等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中-270℃…+1768℃范围内的液体、蒸汽和气体介质以及固体表面的温度。



工作原理

热电偶是由两根不同材质的金属在一端相连接而成的,直接测温端叫测量端,接线端子端叫参比端。当测量端与参比端接触点的温度不同时,根据塞贝克效应(Seebeck effect),则在回路中将出现电流,称为热电流;相应的电动势称为热电势。其方向取决于温度梯度的方向。借助于热电偶参考表格(IEC584 / DIN43710 / ASTM E988),得出测量端的温度。

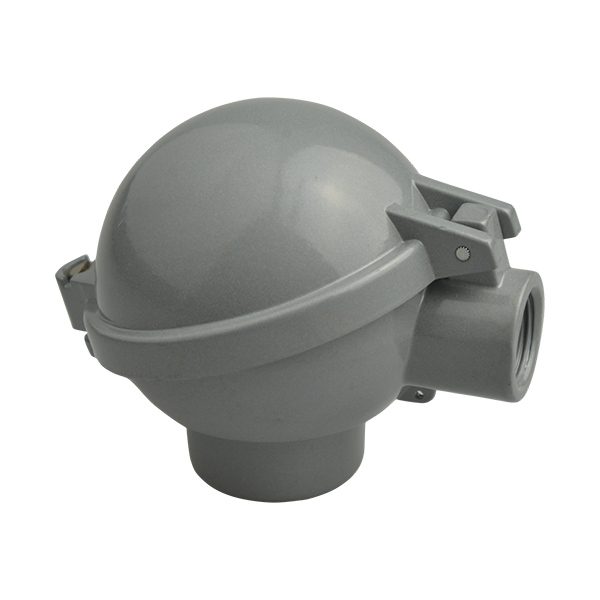

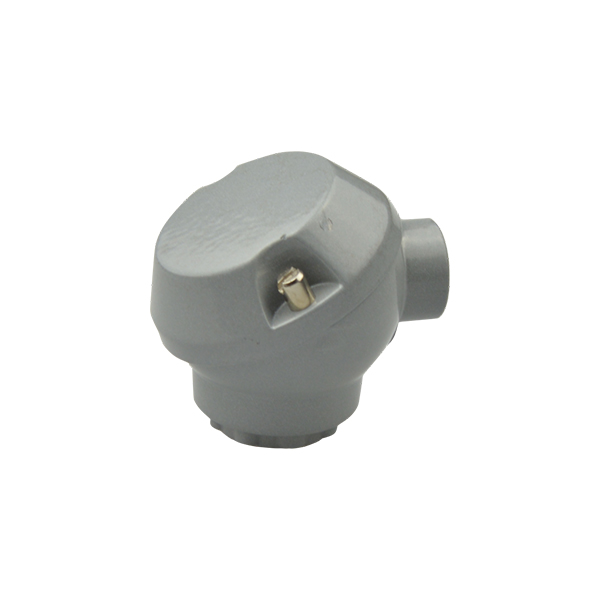

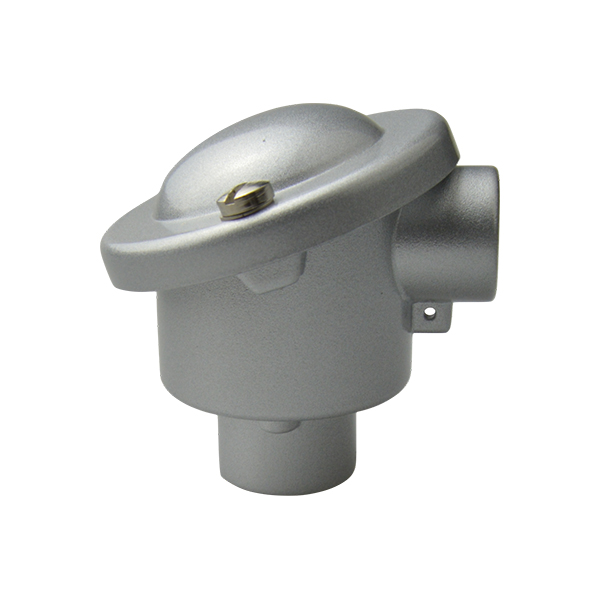

热电偶的热电动势将随着测量端的温度升高而增长。热电动势的大小只和热电偶导体材质以及两端温差有关。和热电极材质的长度和直径无关。热电偶适用于温度范围-270℃…1768℃的测量,优点在于快速响应时间和高抗振性能。装配热电偶通常由接线盒、绝缘套管、接线端子、热电极等组成结构,并配以各种固定装置组成。





技术参数

电气出口:M20x1.5、G1/2 或 1/2NPT
精度等级:I级 ,II级
防护等级:IP65 / IP67



执行标准

IEC584
DIN43710
ASTM E988
GB/T30429-2013
GB/T18404-2001
GB16839.1-2018
JB/T8205-1999



主要技术指标

装配式热电偶型号及允差

品种 分度号 长期使用
温度范围℃
镍铬-镍硅 -40…1200
镍铬硅-镍铬镁 -40…1200
-40…750 ±2.5℃
或 ±0.75% | t |
铁-铜镍 -40…600
铜-铜镍 -40…350
铂铑10-铂 0…1300
铂铑13-铂 0…1300
铂铑30-铂6 600…1700

| t |=感温元件实测温度的绝对值,单位为℃;
允差值取两个数值中较大的一个。



铠装式热电偶型号及允差

品种 分度号 长期使用
温度范围℃
镍铬-镍硅 -40…1000
镍铬硅-镍铬镁 -40…1000
-40…800 ±2.5℃
或 ±0.75% | t |
铁-铜镍 -40…750
铜-铜镍 -40…350
铂铑10-铂 0…1200 ±0.3℃
或 ±0.5% | t |
铂铑13-铂 0…1200 ±0.3℃
或 ±0.5% | t |
铂铑30-铂6 600…1400 ±0.4℃
或 ±0.5% | t |

| t |=感温元件实测温度的绝对值,单位为℃;
允差值取两个数值中较大的一个。



热电偶时间常数

热惰性级别


热响应时间

在温度出现阶跃变化时,热电阻的输出变化至相当于该阶段变化的50%,所需要的时间称为热响应时间,用T0.5表示

热电阻公称压力
一般是指在室温情况下保护管所能承受的外压(静压)而不破裂。实际上容许工作压力不仅与保护管材料、直径、壁厚有关,还与其结构形式、安装方法、置入深度以及被测介质的流速和种类有关。

热电阻最小置入深度
应不小于其保护管外径的8…10倍(特殊产品除外)。

自然影响
通过热电阻中的测量电流为5mA时,测得的电阻增量换算成温度值应不大于0.30℃

常温绝缘电阻
测量常温绝缘点电阻的大气条件为:温度15…35℃,相对湿度45…75%,大气压力86…106KPa,偶丝与外套管或偶丝之间的绝缘电阻应符合下表。

装配式热电偶常温绝缘电阻

≥100
≥100
≥100



铠装式热电偶常温绝缘电阻

直径
Φ0.25 ≥1000
Φ0.5…Φ1.5 ≥1000
>Φ1.5 ≥1000

注1:带补偿导线的铠装热电偶其常温绝缘电阻按补偿导线标准执行,每10米不小于5MMΩ·m/L。
注2:带金属插件的铠装热电偶绝缘电阻≥1000MΩ.m/L。
注3:上表不适用于露端式或接壳式热电偶。



上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表规定:

t=tm
t=tm
t=tm
t=tm
t=tm
t=1300
