TDA365隔离型LCD显示HART智能温度变送器(组合式)

¥1,500.00

现场安装型温度变送器套件,适用于644类单腔室外壳,大LCD点阵屏,多变量数字显示,可定制开机画面,可插拔的显示器,有利于现场接线时便捷操作,热电阻、热电偶输入,支持全分度号双支输入,4…20mA输出,输入输出间电气隔离,拨码开关设置量程,PC可编程可组态,支持HART协议,防雷,抗脉冲群,抗射频干扰,能有效抑制因漏电造成的影响。

报价不包含铝合金外壳,需单独购买。

描述

产品介绍

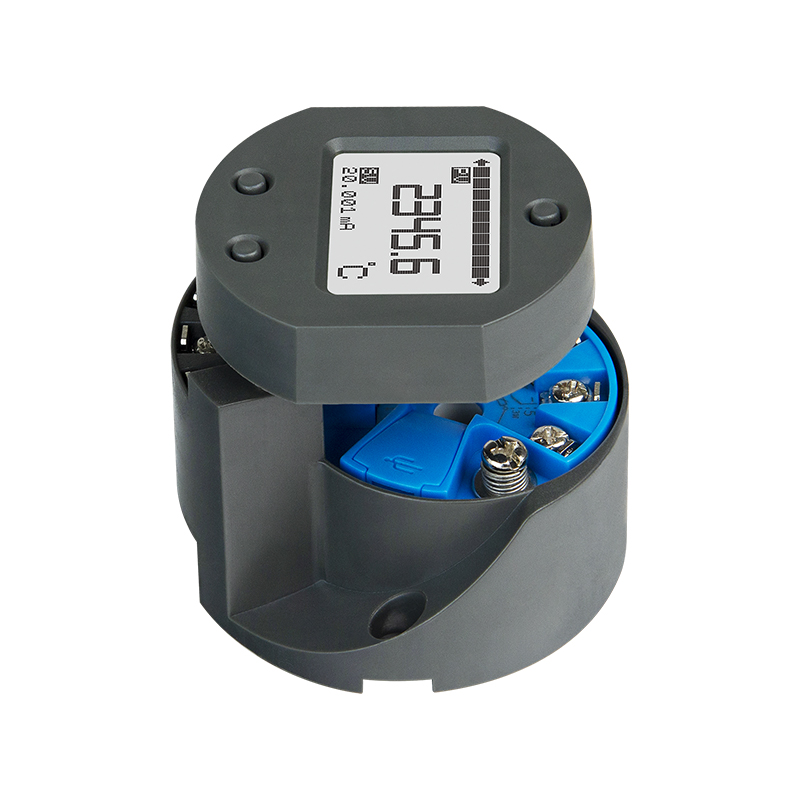

TDA365隔离型LCD显示HART智能温度变送器,是一种可以通过拨码开关设置量程范围的智能型两线制温度变送器,还具备PC可编程的功能。它能接受热电阻、热电偶信号输入,并对输入信号进行线性化处理,输出4…20mA标准信号及HART协议,并传输到DCS、PLC等系统控制设备,输入输出隔离;具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电,无需另配电源,变送器模块安装在显示支架上,配以超低温型LCD液晶显示器,采用半反射半背光的128×64点阵显示屏,通过显示窗口可观察被测点温度,强光弱光都能清晰显示,还可定制开机画面。

TDA365隔离型LCD显示HART智能温度变送器,是由DAA065显示套件和隔离型HART智能温度变送器模块组合而成,通过调整变送器拨码开关的位置,就能调整量程,通过按键将显示器量程与之对应后即可使用了。无论与传感器配套使用时,还是现场使用时,都可以实时调整,极大限度的缩短了调整的时间,降低调整的难度,减少调整时出现的次数,简单易懂,所见即所得。

该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能,防雷指标达到感应雷(≤±4000V)连续5次对设备无损害,保护连接设备免于受损;输入端和输出端均具备防护电快速瞬变(脉冲群)4级干扰功能。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。

该系列产品采用紧凑的结构设计,安装方便;内部线路超低功耗设计,大大降低了仪表工作时因元器件散热而产生的温漂,提高了产品的长期稳定性,延长了使用寿命;量程范围轻松调整;提高了仪表的测量精度;环境温度可使用范围-20…+70℃,可保证仪表在恶劣的环境下正常工作。



技术参数
属性
组态方式
供电调试
输入信号
多路输入
量程范围
最小量程
转换精度
冷端补偿
输出信号
数字通讯
传感器故障报警
电源电压
限制电流
最大负载
响应时间
隔离电压
绝缘电阻
防雷(抗浪涌)
抗脉冲群
抗射频干扰
环境温度
温度漂移
长期稳定性
显示数位
显示压降
显示精度
防护等级
防爆等级
外形尺寸 (直径 x 厚度 )
安装方式
净重量 (不含包装)



相关下载
类别
选型手册
操作说明
调试软件
相关图片



其他信息

产品状态

正常供货
