描述
产品介绍

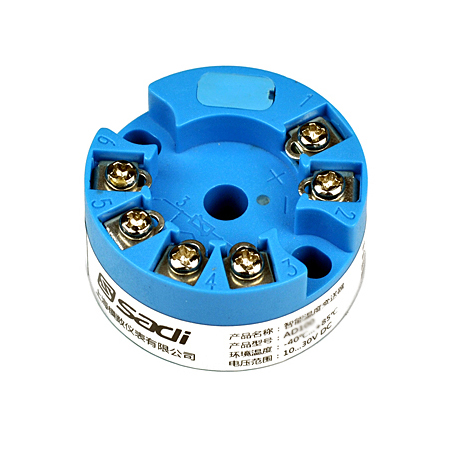

AD180温度变送模块是一种PC可组态的智能型两线制温度变送器，它能接受各种热电阻信号输入，量程可组态，并对输入信号进行线性化处理，输出4…20mA 标准信号，一般安装在温度传感器的头部接线盒里，安装孔为圆形条状设计可满足不同尺寸接线盒的要求，也可安装在标准DIN导轨上。
该系列产品采用紧凑的结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温度温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围可组态，提高了仪表的测量精度等技术指标；环境温度范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | 通过PC,使用AD180组态工具 |
| 供电调试 | 需要10-30V供电才能设定参数 |
| 输入信号 | Pt100、Cu50、Pt1000 |
| 多路输入 | — |
| 量程范围 | -200…+850℃ |
| 最小量程 | 50℃ |
| 转换精度 | ≤0.2% 或 0.4℃ |
| 冷端补偿 | — |
| 输出信号 | 4…20mA 2-wire |
| 数字通讯 | AD180协议 |
| 传感器故障报警 | — |
| 电源电压 | 10…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-10V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | — |
| 绝缘电阻 | ≥100MΩ (输入、输出 / 壳体) |
| 防雷(抗浪涌) | — |
| 抗脉冲群 | — |
| 抗射频干扰 | — |
| 环境温度 | -40…+85℃ |
| 温度漂移 | 0.01% FS /1℃ |
| 长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
| 外形尺寸 (直径 x 厚度) | Φ44 x 21 |
| 安装方式 | 孔距33…36mm，M4x25mm螺丝2个 |
| 净重量 (不含包装) | 30g |
