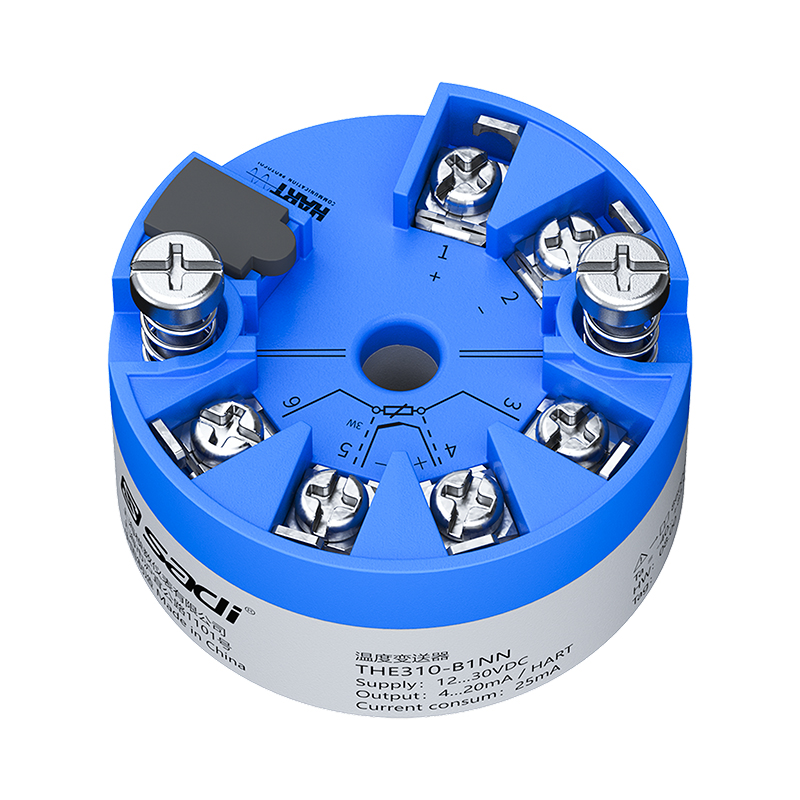

THE310模块型温度变送器(电气隔离、HART协议)
¥900.00
描述
产品介绍

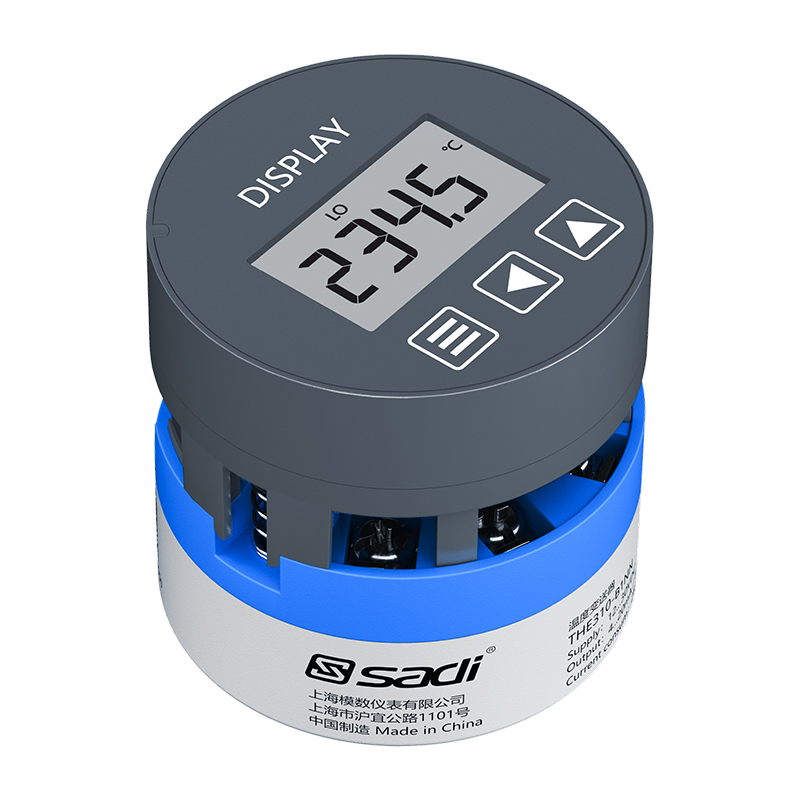

THE310模块型温度变送器,具备HART手操器和PC可编程的功能,同时还可以通过显示单元拨码开关和按键设置分度号及量程范围 (DAE019可插拔显示单元需单独购买) 。它能接受热电阻、热电偶、电阻和电压信号输入,并对输入信号进行线性化处理,输出4…20mA两线制标准信号,并传输到DCS、PLC等系统控制设备,输入输出隔离;本安防爆型可选;具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电,无需另配电源,一般安装在温度传感器的头部接线盒里,安装孔距33mm,可以安装在符合DIN EN 50446标准的接线盒中使用,或作为 DIN 导轨安装型设备安装在机柜中使用 (DIN 35mm 安装导轨符合 IEC 60715 标准) ,或者安装在带显示窗口和可插拔显示单元的单腔式、双腔式现场型外壳中使用。
THE310模块型温度变送器,通过可插拔显示单元提供了多种调整分度号及量程范围的方式,无论与传感器配套使用时,还是现场使用时,极大限度的缩短了调整的时间,同时也将调整的难度降到了最低,从此不需要再去学习那些繁琐的组态方法。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能,防雷指标达到感应雷(≤±4000V)连续5次对设备无损害,以保护连接设备免于受损;输入端和输出端均具备抗电快速瞬变(脉冲群)工业级干扰的能力,输入输出隔离电压1500V AC。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品内部线路超低功耗设计,大大降低了仪表工作时因元器件散热而产生的温漂,提高了产品的长期稳定性,延长了使用寿命;量程范围轻松调整;提高了仪表的测量精度;环境温度可使用范围-50…+85℃,可保证仪表在恶劣的环境下正常工作。
技术参数
属性 | 参数 |
组态方式 | HART手操器 + PC可编程 + 拨码开关 + 按键 |
供电调试 | 无需供电,且无需信号给定便能调试 |
输入信号 | 铂电阻:Pt50、Pt100、Pt200、Pt500、Pt1000; 镍电阻:Ni50、Ni100、Ni120、Ni1000; 铜电阻:Cu50、Cu100; 线性电阻:0…500 Ω、0…5000 Ω、0…20000 Ω; 热电偶:K、E、S、B、R、J、T、N、C(W5Re-W26Re)、D(W3Re-W25Re); 线性电压:-100…100 mV; |
多路输入 | — |
量程范围 | -270…+2495℃ |
最小量程 | 10℃ |
转换精度 | ≤0.1% 或 0.1℃ |
冷端补偿 | 内部补偿误差±1℃,外部补偿误差±0.3℃,固定补偿误差0℃ |
输出信号 | 4…20mA 2-wire,HART协议 |
数字通讯 | HART协议、Sadibus协议 |
传感器故障报警 | 传感器故障(开路或短路)时,输出降至≤3.6mA 或 输出升至≥21.5mA |
防爆等级 | 可选本安防爆型 (Ex ia IIC T4…T6) |
电源电压 | 12…30V DC |
限制电流 | ≤25mA |
最大负载 | (V电源-12V)/0.025A (输出电流) |
响应时间 | 1S |
隔离电压 | 1500V AC 持续1分钟 (输入 / 输出) |
绝缘电阻 | ≥100MΩ (输入、输出 / 壳体) |
防雷(抗浪涌) | ±4000V (≤5次) |
抗脉冲群 | 工业级 2级 |
抗射频干扰 | >10V/m (80MHz…1000MHz) |
环境温度 | -50…+85℃ |
温度漂移 | 0.005% FS /1℃ |
长期稳定性 | 0.021% (1年后),0.029% (3年后),0.031% (5年后) |
外形尺寸 (直径 x 厚度) | Φ44 x 24 mm |
安装方式 | 孔距33mm,M4x30mm螺丝2个 |
净重量 (不含包装) | 50g |
