THM620双通道模块型温度变送器(双输入、电气隔离、RS-485 Modbus RTU协议)
¥1,300.00
描述
产品介绍

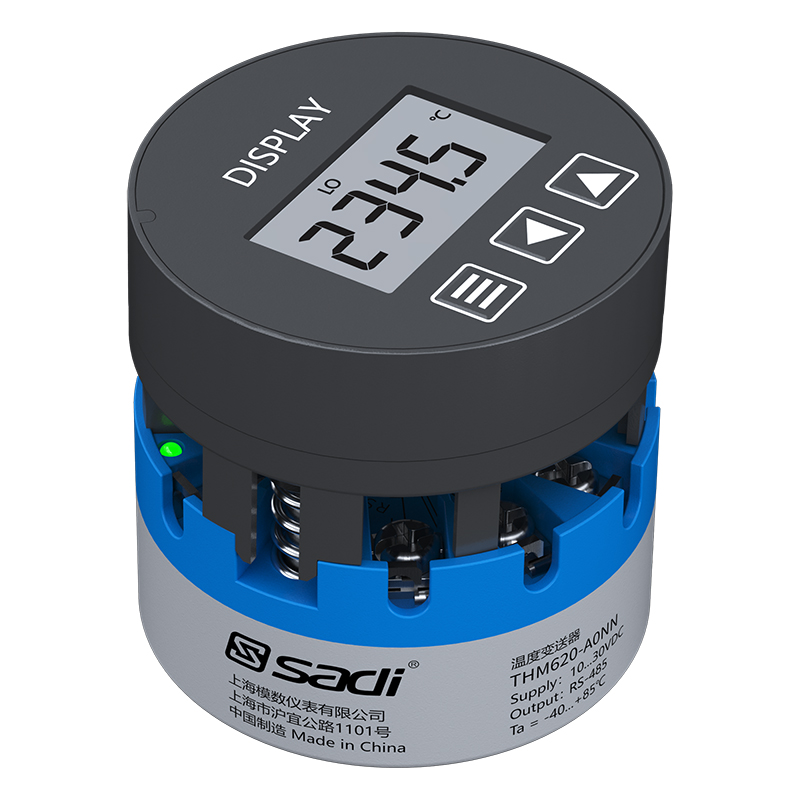

THM620 双通道模块型温度变送器具备 PC 可编程功能，同时可通过 DAM019 可插拔显示单元背面的 DIP 拨码开关和正面的轻触按键进行参数设置，包括分度号、量程范围及通信地址等参数设置（DAM019 可插拔显示单元需单独购买）。
THM620 支持双通道传感器输入，可接收热电阻、热电偶、电阻或电压信号，并对输入信号进行线性化处理，输出 RS-485 Modbus RTU 通信信号，可将测量数据传输至 DCS、PLC 等系统控制设备。产品采用输入 / 输出电气隔离设计，具备传感器断线、短路等故障诊断功能。

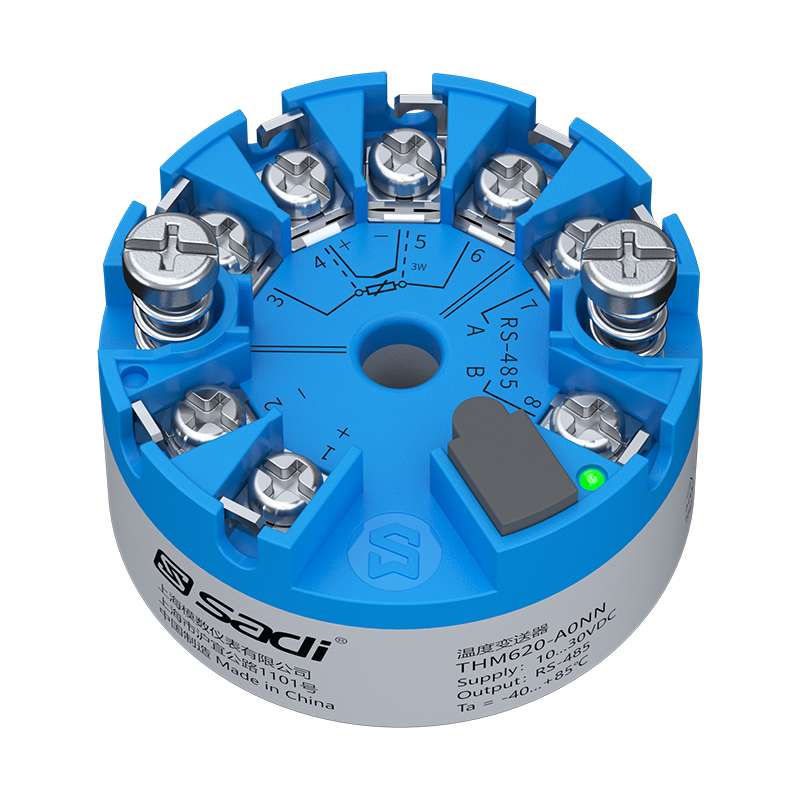

双通道输入时，THM620 可实现冗余、差值、平均值、最大值、最小值等运算功能。产品采用输出独立供电方式，一般安装在温度传感器的头部接线盒内，安装孔距为 33 mm，可安装在符合 DIN EN 50446 标准的接线盒中使用；也可作为 DIN 导轨安装型设备安装在机柜中使用，DIN 35 mm 安装导轨符合 IEC 60715 标准；或者安装在带显示窗口和可插拔显示单元的单腔式、双腔式现场型外壳中使用。
该产品采用防雷及抗电快速瞬变脉冲群干扰的电路设计，具备良好的现场抗干扰能力。防雷性能可达到感应雷 ≤±4000 V 连续 5 次冲击设备无损坏，有助于保护变送器及其连接设备免受浪涌冲击影响。输入端和输出端均具备工业级抗电快速瞬变脉冲群干扰能力，输入 / 输出隔离电压为 1500 V AC。
THM620 可有效降低因感应雷、供电系统内部大功率设备启停、线路故障、投切动作、变频设备运行，以及现场施工中电焊机等干扰源造成的设备损坏风险，适用于复杂工业现场环境。
产品内部线路采用超低功耗设计，可显著降低仪表工作时因元器件发热产生的温漂，提高长期稳定性并延长使用寿命。产品支持灵活量程调整，测量精度高，环境温度适用范围为 -40…+85 ℃，可确保仪表在严苛环境下稳定可靠运行。
技术参数
| 属性 | 参数 |
| 组态方式 | PC可编程 |
| 输入信号 | 铂电阻：Pt50、Pt100、Pt200、Pt500、Pt1000; 镍电阻：Ni50、Ni100、Ni120、Ni1000; 铜电阻：Cu50、Cu100; 线性电阻：0…500 Ω、0…5000 Ω、0…20000 Ω; 热电偶：K、E、S、B、R、J、T、N、C(W5Re-W26Re)、D(W3Re-W25Re); 线性电压：-100…100 mV; |
| 输入通道 | 双通道传感器输入 |
| 双通道运算 | 可实现冗余、差值、平均值、最大值、最小值等运算功能 |
| 量程范围 | -270…+2495℃ |
| 转换精度 | ≤0.05% 或 0.05℃ |
| 冷端补偿 | 内部补偿误差±1℃，外部补偿误差±0.1℃，固定补偿误差0℃ |
| 数字通讯 | RS-485 Modbus RTU、Sadibus协议 |
| 状态 / 故障指示 | 双色指示灯可显示四种工作状态；传感器发生开路或短路故障时，指示灯闪烁。 |
| 电源电压 | 10…30V DC |
| 响应时间 | 1S |
| 隔离电压 | 1500V AC 持续1分钟 (输入 / 输出) |
| 绝缘电阻 | ≥100MΩ (输入、输出 / 壳体) |
| 防雷(抗浪涌) | ±4000V (≤5次) |
| 抗脉冲群 | 工业级 2级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -40…+85℃ |
| 温度漂移 | 0.005% FS /1℃ |
| 长期稳定性 | 0.021% (1年后)，0.029% (3年后)，0.031% (5年后) |
| 外形尺寸 (直径 x 厚度) | Φ44 x 24 mm |
| 安装方式 | 孔距33mm，M4x30mm螺丝2个 |
| 净重量 (不含包装) | 50g |
