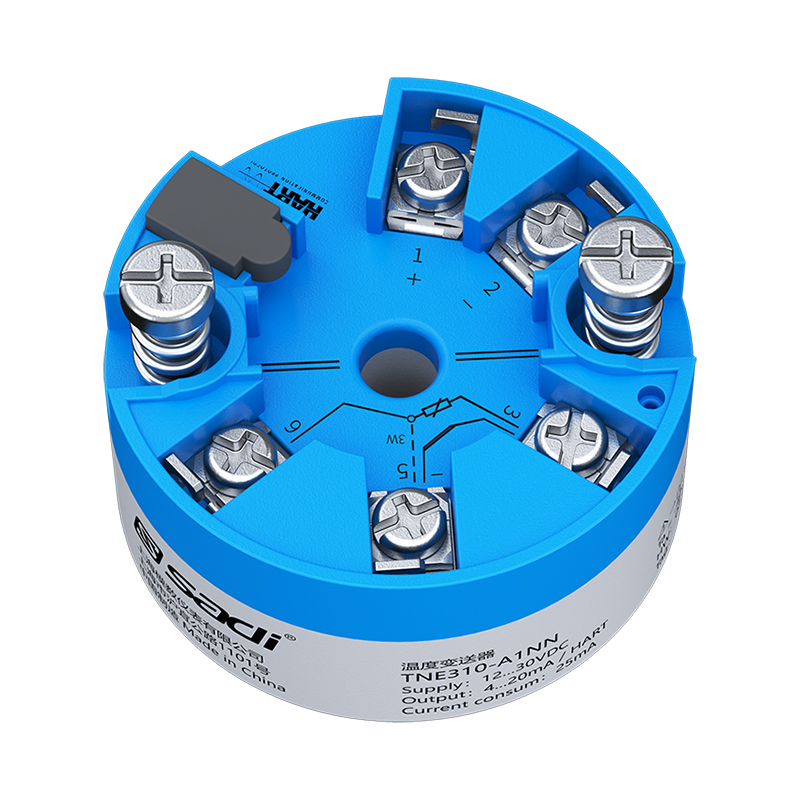

TNE310模块型温度变送器(电气隔离、HART协议)
¥750.00
支持热电阻、热电偶、电阻或电压信号输入，4…20mA输出，支持HART协议，输入输出间电气隔离，HART手操器和PC可编程可组态，防雷，抗脉冲群，抗射频干扰，能有效抑制因漏电造成的影响。可通过各种配件安装在：符合DIN EN 50446标准的接线盒中使用，或安装在符合 IEC 60715 标准的安装导轨上，或者与显示套件配合使用安装在带显示窗口和可插拔显示单元的单腔式、双腔式现场型外壳中使用。
描述
产品介绍
TNE310模块型温度变送器，具备HART手操器和PC可编程的功能，同时还可以通过显示单元拨码开关和按键设置分度号及量程范围 (DAE019可插拔显示单元需单独购买) 。它能接受热电阻、热电偶、电阻或电压信号输入，并对输入信号进行线性化处理，输出4…20mA两线制标准信号，并传输到DCS、PLC等系统控制设备，输入输出间电气隔离；具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电，无需另配电源，一般安装在温度传感器的头部接线盒里，安装孔距33mm，可以安装在符合DIN EN 50446标准的接线盒中使用，或作为 DIN 导轨安装型设备安装在机柜中使用 (DIN 35mm 安装导轨符合 IEC 60715 标准) ，或者与显示套件配合使用安装在带显示窗口和可插拔显示单元的单腔式、双腔式现场型外壳中使用。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害，以保护连接设备免于受损；输入端和输出端均具备抗电快速瞬变(脉冲群)工业级干扰的能力，输入输出间电气隔离电压1500V AC。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度可使用范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | HART手操器 + PC可编程 |
| 供电调试 | 无需供电，且无需信号给定便能调试 |
| 输入信号 | 铂电阻：Pt50、Pt100、Pt200、Pt500、Pt1000; 镍电阻：Ni50、Ni100、Ni120、Ni1000; 铜电阻：Cu50、Cu100; 线性电阻：0…500 Ω、0…5000 Ω、0…20000 Ω; 热电偶：K、E、S、B、R、J、T、N、C(W5Re-W26Re)、D(W3Re-W25Re); 线性电压：-100…100 mV; |
| 多路输入 | — |
| 量程范围 | -270…+2495℃ |
| 最小量程 | 10℃ |
| 转换精度 | ≤0.1% 或 0.1℃ |
| 冷端补偿 | 内部补偿误差±1℃，外部补偿误差±0.3℃，固定补偿误差0℃ |
| 输出信号 | 4…20mA 2-wire，HART协议 |
| 数字通讯 | HART协议、Sadibus协议 |
| HART版本 | HART 7 |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 防爆等级 | 本质安全型防爆 Ex ia IIC T4…T6 (可选) |
| 电源电压 | 12…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-12V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | 1500V AC 持续1分钟 (输入 / 输出) |
| 绝缘电阻 | ≥100MΩ (输入、输出 / 壳体) |
| 防雷(抗浪涌) | ±4000V (≤5次) |
| 抗脉冲群 | 工业级 2级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -40…+85℃ / -52…+85℃ (可选) |
| 温度漂移 | 0.005% FS /1℃ |
| 长期稳定性 | 0.021% (1年后)，0.029% (3年后)，0.031% (5年后) |
| 外形尺寸 (直径 x 厚度) | Φ44 x 24 mm |
| 安装方式 | 孔距33mm，M4x30mm螺丝2个 |
| 净重量 (不含包装) | 50g |
