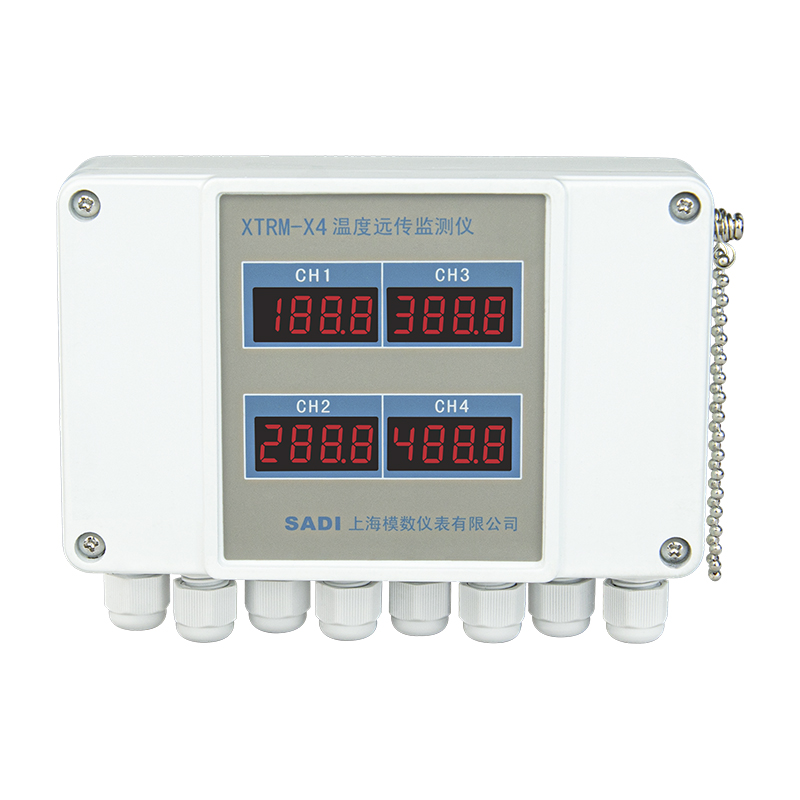

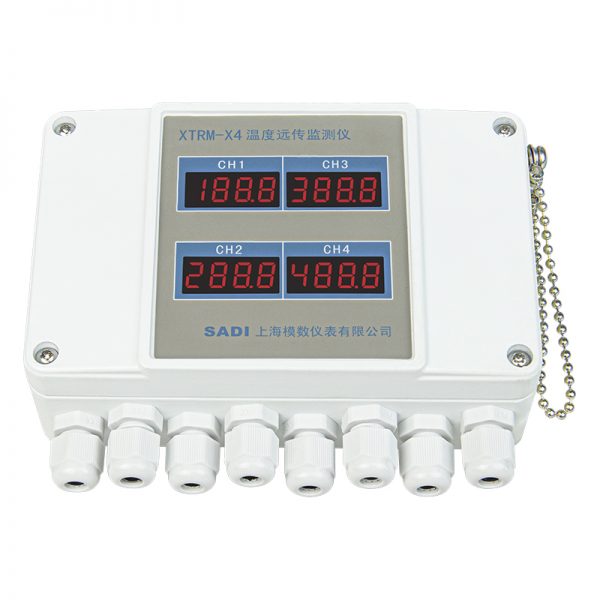

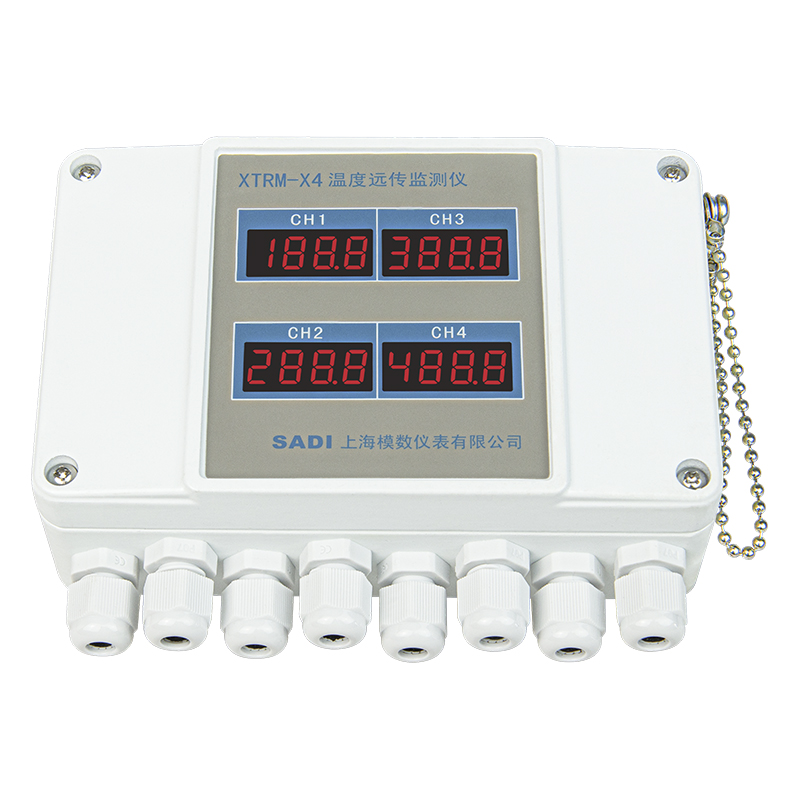

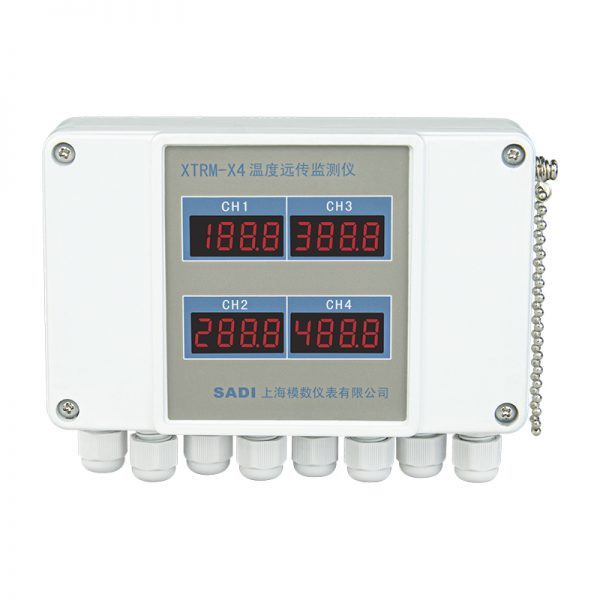

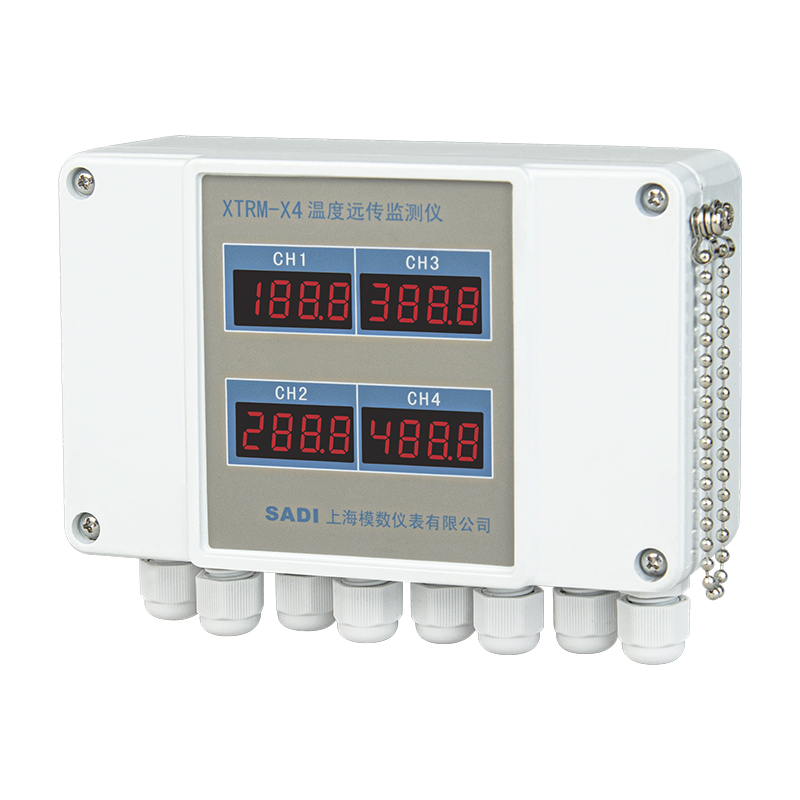

XTRM-X4智能多通道温度变送器(4通道 4显示)
¥5,000.00
现场安装型，热电阻输入，固定量程，4路输入，4路4…20mA输出，4路高亮度LED显示，防护等级IP66，输入输出间电气隔离，环境温度-40…+85℃，PC可编程可组态，抗脉冲群，抗射频干扰，能有效抑制因漏电造成的影响。
描述
产品介绍
XTRM-X4系列智能多回路温度变送器，具有四路输入四路输出的特点，它能同时对4个测温点进行测量，并自动将4个被测点的温度输出，输出信号为4…20mA的标准电流。仪表具有4路高亮度LED数字显示， 可根据用户不同的需求自由设定量程，及以高报警或低报警(可设置)的形式输出传感器开路故障提示信号等特点。
本仪表主要用于多点温度测量监视以及需要报警和需要保护的各种场合。由于仪表采用SMT工艺等各项先进技术，仪表具有较好的稳定性、可靠性和抗干扰性能，在生产现场能有效抑制对讲机及电机、变频器的干扰。
该系列产品采用紧凑的结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的漂移，提高了产品的长期稳定性，延长了使用寿命；增加了仪表的测量精度；环境温度范围-40…+85℃，防护等级IP66，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | 通过PC,使用XTRM-X4组态工具 |
| 供电调试 | 需要10-30V供电才能设定参数 |
| 输入信号 | Pt100、Pt1000 (特殊分度号需要订货) |
| 多路输入 | 4路 |
| 量程范围 | 0…100℃，0…150℃，0…200℃ (用户可指定) |
| 最小量程 | 50℃ |
| 转换精度 | ≤0.2% 或 0.2℃ |
| 冷端补偿 | — |
| 输出信号 | 4…20mA 2-wire，4路输出 |
| 数字通讯 | XTRM-X4协议 |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 电源电压 | 13…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-13V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | 1500V DC |
| 绝缘电阻 | ≥100MΩ (输入 / 输出 / 壳体) |
| 防雷(抗浪涌) | — |
| 抗脉冲群 | 4级 / 显示器 4级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -40…+85℃ |
| 温度漂移 | 0.01% FS /1℃ |
| 长期稳定性 | ≤0.2℃/年 或 0.05%/年 |
| 显示数位 | LED型4位显示 高度14.2mm，4路显示 |
| 显示压降 | LED型压降2.9V |
| 显示精度 | 0.1％FS±1字 |
| 防护等级 | IP66 |
| 防爆等级 | — |
| 外形尺寸 (长 x 高 x 厚) | 200 x 110 x 60 mm |

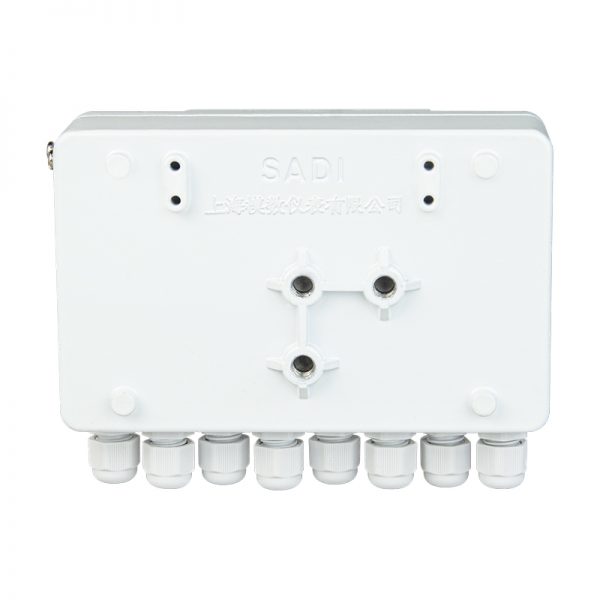

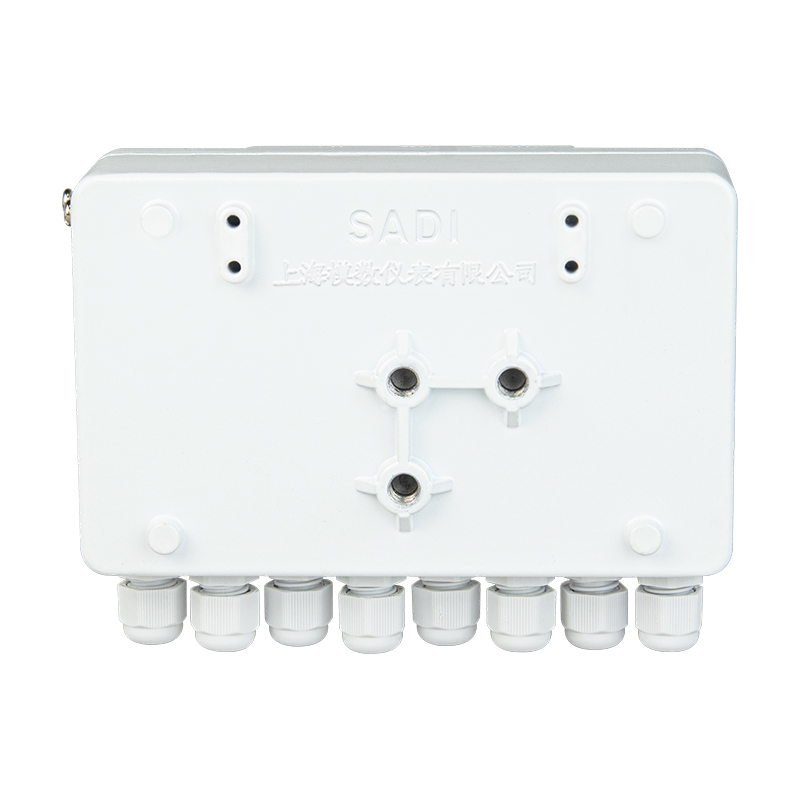

| 安装方式 | 50mm安装管配套使用 (2B管)，墙面安装 |
| 净重量 (不含包装) | 900g |
相关下载
| 类别 | 格式 |
| 选型手册 | |
| 操作说明 | |
| 调试软件 | RAR |
| 相关图片 | JPG |
其他信息
| 产品状态 | 正常供货 |
|---|
