描述
产品介绍

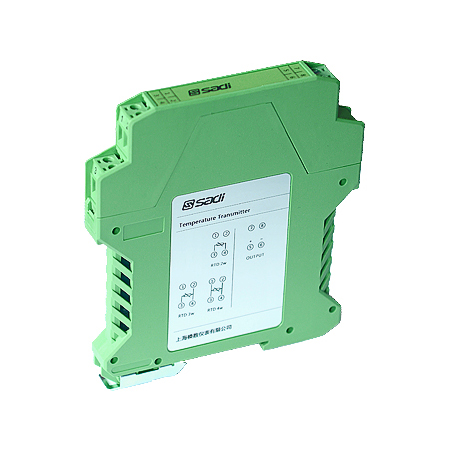

AD5121系列导轨安装式温度变送器是一种智能型两线制温度变送器，它能将现场各种热电阻、热电偶、电阻或毫伏信号输入经过线性化处理，转换成标准的4…20mA电流信号输出，并传输到DCS、PLC等系统控制设备，输入与输出相互隔离，具有传感器损坏、短路故障信号可预设置等特点。本系列变送器的供电方式为输出回路供电，无需另配电源，即无源式，一般安装在标准DIN导轨上。
该产品采用防雷击和防电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到±4000V感应雷连续5次对设备无损害，以保护连接设备免于受损；输入端和输出端均具备防护电快速瞬变(脉冲群)4级干扰的能力。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该系列产品采用紧凑的结构，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的漂移，提高了产品的长期稳定性，延长了使用寿命；提高了仪表的精度；环境温度范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | PC可编程 |
| 供电调试 | 需要10-30V供电才能设定参数 |
| 输入信号 | Pt100、Cu50、Pt1000等12种，K、E、S、B、R、J、T、N等8种 |
| 多路输入 | — |
| 量程范围 | -270…+1768℃ |
| 最小量程 | 50℃ |
| 转换精度 | ≤0.1% 或 0.2℃ |
| 冷端补偿 | 内部补偿误差±1℃ |
| 输出信号 | 4…20mA 2-wire |
| 数字通讯 | AD5121协议 |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 电源电压 | 8…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-8V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | 1500V AC 持续1分钟 (输入 / 输出) |
| 绝缘电阻 | ≥100MΩ (输入 / 输出 / 壳体) |
| 防雷(抗浪涌) | ±4000V (≤5次) |
| 抗脉冲群 | 3级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -40…+85℃ |
| 温度漂移 | 0.008% FS /1℃ |
| 长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
| 外形尺寸 (深 x 高 x 宽) | 114.5 x 99 x 12.5 |
| 安装方式 | 35mm DIN导轨安装 |
| 净重量 (不含包装) | 80g |
相关下载
| 类别 | 格式 |
| 选型手册 | |
| 操作说明 | |
| 调试软件 | RAR |
| 相关图片 | JPG |
