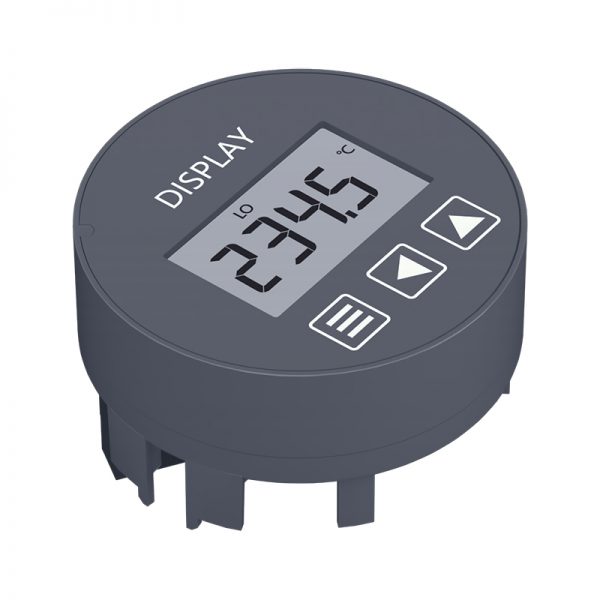

DAE019插拔式显示单元
¥250.00
DAE019插拔式显示单元以纯文本方式显示当前测量值、温度单位以及低 / 高电流报警预设状态，是TxE系列模块型温度变送器专用显示单元，通过CMS127服务接口与变送器连接，当测量回路故障时，错误代码闪烁显示。
描述
产品介绍
DAE019插拔式显示单元以纯文本方式显示当前测量值、温度单位以及低 / 高电流报警预设状态，是TxE系列模块型温度变送器专用显示单元，通过CMS127服务接口与变送器连接，当测量回路故障时，错误代码闪烁显示，详见错误代码说明。
DAE019插拔式显示单元可以作为显示器也可以作为编程器使用。在显示单元的背面设有DIP拨码开关，使用DIP拨码开关可进行硬件快速设置，例如低电流报警、高电流报警、写保护设置以及分度号和量程范围的设置；在显示单元的正面设有三个轻触按键，使用按键可进行更多的自定义功能软件组态设置，例如传感器类型、分度号、接线方式、量程上下限、小数点位数、单点修正，HART地址，4…20mA回路电流固定值模拟等。
备注：
如果模块型温度变送器随Dx系列盖板带显示窗口的现场型外壳一同订购，显示单元属于标准供货件。
产品介绍视频
通过微信视频号 通过 bilibili 观看 通过 YouTube 观看
按键操作视频
通过微信视频号 通过 bilibili 观看 通过 YouTube 观看
技术参数
| 属性 | 参数 |
| 组态方式 | 拨码开关 + 按键 |
| 供电调试 | 无需供电 |
| 可组态输入信号 | 铂电阻：Pt50、Pt100、Pt200、Pt500、Pt1000; 镍电阻：Ni50、Ni100、Ni120、Ni1000; 铜电阻：Cu50、Cu100; 线性电阻：0…500 Ω、0…5000 Ω、0…20000 Ω; 热电偶：K、E、S、B、R、J、T、N、C(W5Re-W26Re)、D(W3Re-W25Re); 线性电压：-100…100 mV; |
| 可组态量程范围 | -270…+2495℃ |
| 最小量程 | >10℃ |
| 转换精度 | 无误差 |
| 数字通讯 | Sadibus协议 |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 防爆等级 | Ex ia IIC T6 （可选） |
| 环境温度 | -30…+80℃ |
| 外形尺寸 (直径 x 厚度) | Φ44 x 27 mm |
| 安装方式 | 与 TxE 系列配套使用 |
| 净重量 (不含包装) | 20g |
相关下载
| 类别 | 格式 |
| 选型手册 | |
| 操作说明 | |
| 调试软件 | RAR |
| 相关图片 | JPG |
